Antenas Profesionales S.A.
 Antenas Yagi para TV y FM

Antenas y arrays de Yagis soldadas para su uso en TV y FM

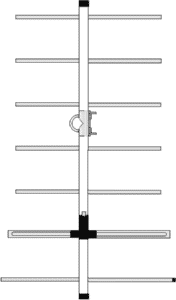

Yagi soldada de banda ancha de 7 elementos

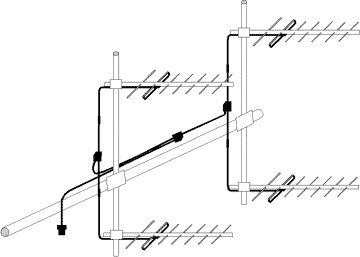

Array de 4 Yagis

Construcción

La construcción de nuestras antenas YAGI sigue los mismos criterios de calidad utilizados en la fabricación de los dipolos soldados. El elemento excitado es un dipolo plegado estanco, encapsulado en resina sintética y diseñado para gran ancho de banda.

El botalón es de generoso diámetro y pared, y los elementos pasan a través de perforaciones.

Los elementos llevan cada uno en su interior un refuerzo, para aumentar su resistencia en el lugar donde es soldado al botalón. Todas son medidas en forma individual antes de su entrega, garantizando una R.O.E. > 1.2:1 en todo el rango de trabajo. Las placas de montaje son de fundición de aluminio y las abrazaderas de acero galvanizado.

Canales Cant. elementos Ganancia dB Potencia máx.
88 a 108 MHz 3 7 dB 250 W
88 a 108 MHz 4 8 dB 250 W
C 2 al 6 3 - 5 7 - 9 dB 250 W
C 7-9-11-13 3 - 5 7- 9 dB 250 W
C 7-9-11-13 7 10 dB 250 W
C 7-9-11-13 9 11 dB 250 W
C 7-9-11-13 11 12 dB 250 W
C 7-9-11-13 13 13 dB 250 W

Se puede aumentar la ganancia colocando antenas Yagi en array (apilado). El incremento aproximado es de 3 dB colocando 2 antenas y 6dB con 4 antenas.
