Diedros
Canal 4 de Santa Fe
- Sistema diseñado y construido por el Departamento de Ingeniería de Antenas Profesionales.

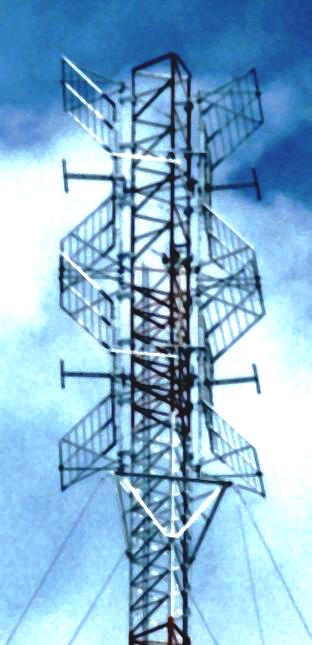

- Se trata de un conjunto de 4 Diedros apareados para lograr un diagrama de irradiación bi-direccional de alta ganacia.
- Es utilizado por Canal 13 de Santa Fe en una repetidora del interior de la provincia.
- El conjunto está alimentado por un divisor de potencia con entrada para cable Coaxil de 1 5/8". Presenta una ganancia bi-direccional de 9 dBd y tiene un ancho de banda de 6MHz con R.O.E. mejor que 1.2:1 para toda la banda.
- Se encuentra montado en un mástil de 1,10 metros de cara y 120 metros de altura.
|
